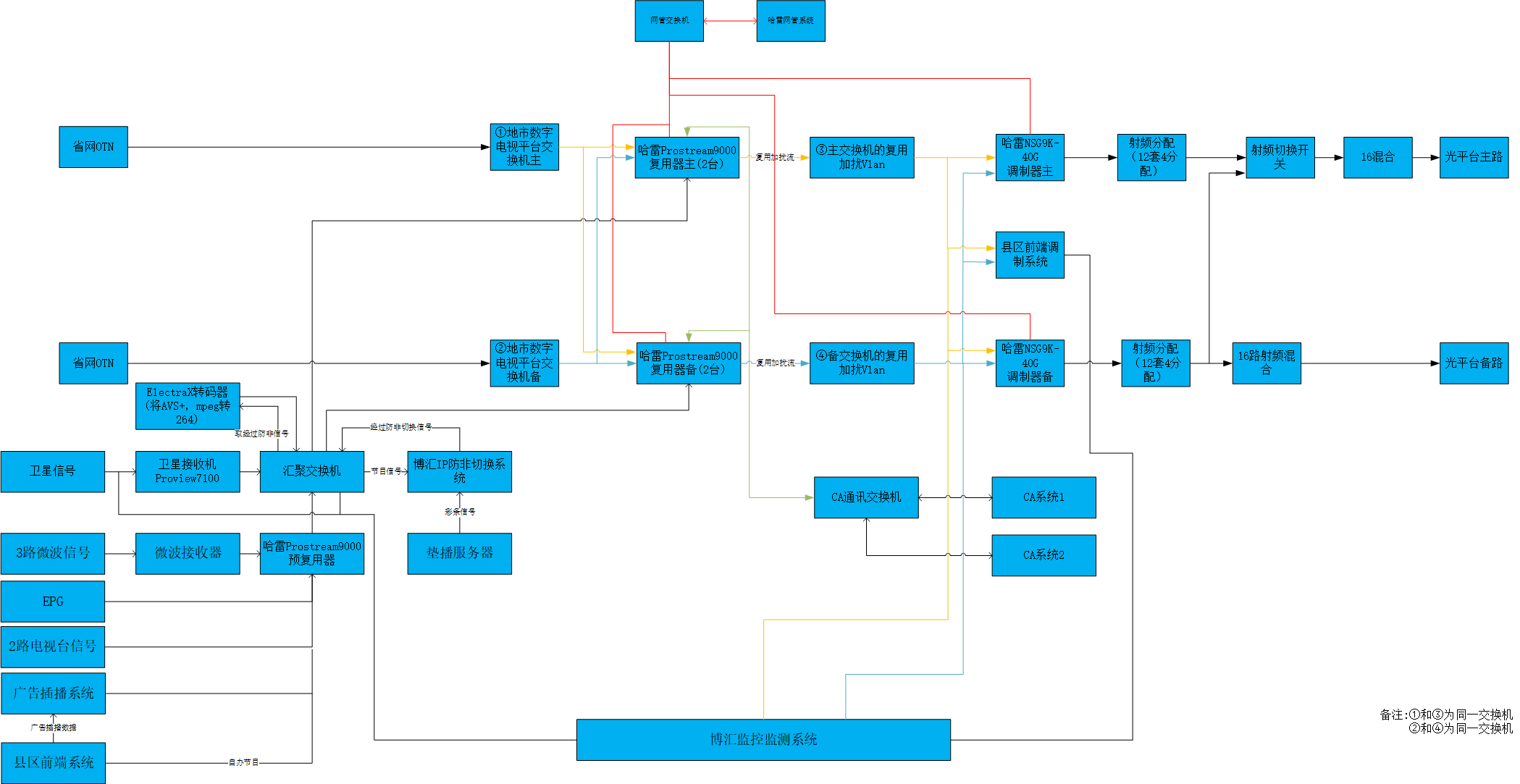

根据技术方案需求复用器需支持主备IP切换,因此配置2+2台哈雷prostream9000复用器,其中第一组复用器每台配备2块IP板卡,第二组复用器每台配备1块IP板卡。
主复用器主输入IP口从主业务交换机取信号,主复用器备输入IP口从备业务交换机取信号。然后进行复用加扰,最后通过主输出IP口输出加扰节目流回主业务交换机,通过备输出口输出清流节目回主业务交换机。
备复用器主输入IP口从备业务交换机取信号,备复用器备输入IP口从主业务交换机取信号。然后进行复用加扰,最后通过主输出IP口输出加扰节目流回主业务交换机,通过备输出口输出清流节目回主业务交换机。
复用器支持主备各200套节目的处理能力。
